Heizung:







Für die Planung wurden folgende Vorgaben berücksichtigt:



Die Wärmeversorgung erfolgt über eine bestehende Heizzentrale eines benachbarten Gebäudes, des Landesamtes für Umweltschutz (LfU). Hierfür wurde in der dort bestehenden Heizzentrale ein entsprechender Abgang für die notwendige Nahwärmeversorgung installiert. Der Wärmetransport wird mittels einer erdverlegten, lecküberwachten Fernleitung von der LfU zur CLUA vorgenommen. Für einen späteren 2. BA der CLUA ist unterwegs ein Abgang vorgesehen. Die Wärmeübergabe erfolgt in der Heizzentrale (Übergaberaum) im Kellergeschoß der CLUA. Für die Wärmeübertragung ist ein Plattenwärmetauscher vorgesehen, der die ankommende Wärme der LfU 90°C / 70°C auf die Hauswärmeversorgung der CLUA 70°C / 50°C überträgt. Die nach der Übertragung installierte geschlossene Pumpenwasserheizung ist über Ausdehnungsgefäß bzw. Sicherheitsventil abgesichert. Desweiteren ist die Anlage auf Min.- und Max.-Druck überwacht. Die Wärmeverteilung erfolgt für die Bauteile über senkrechte Steigleitungen in den vorgesehenen Steigschächten, bzw. über waagrechte Verteilleitungen in der abgehängten Zwischendecke. Die Heizkörper werden jeweils vom darunterliegenden Geschoß aus der Zwischendecke angefahren.


Die Versorgungsleitung dynamische Heizung wird für den Anschluß an die Luftheizregister im senkrechten Installationsschacht in die Lüftungszentrale Technikgeschoß (4. OG) geführt. Sämtliche Rohrleitungen der Heizung und Wärmerückgewinnung sind aus nahtlosen Stahlrohren nach DIN 2440 bzw. DIN 2448 und werden gemäß den gesetzlichen Vorlagen wärmegedämmt. Als Heizflächen sind überwiegend Fertigheizkörper mit profilierter Oberfläche vorgesehen. Weiterhin werden an einzelnen Stellen Röhrenradiatoren eingesetzt und in Teilbereichen im Erdgeschoß eine Fußbodenheizung. Letztere wird unterteilt in einen Heizkreisverteiler Eingangsbereich Warteraum und einen für Bibliothek und Leseraum.

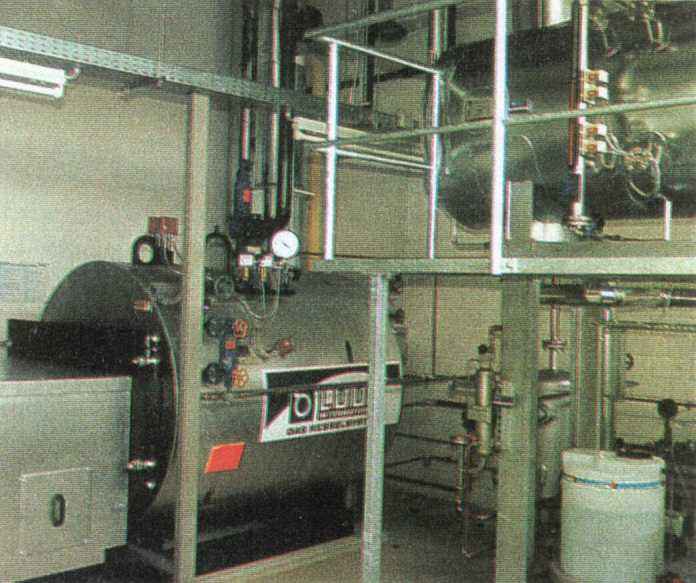

Dampfkesselanlage

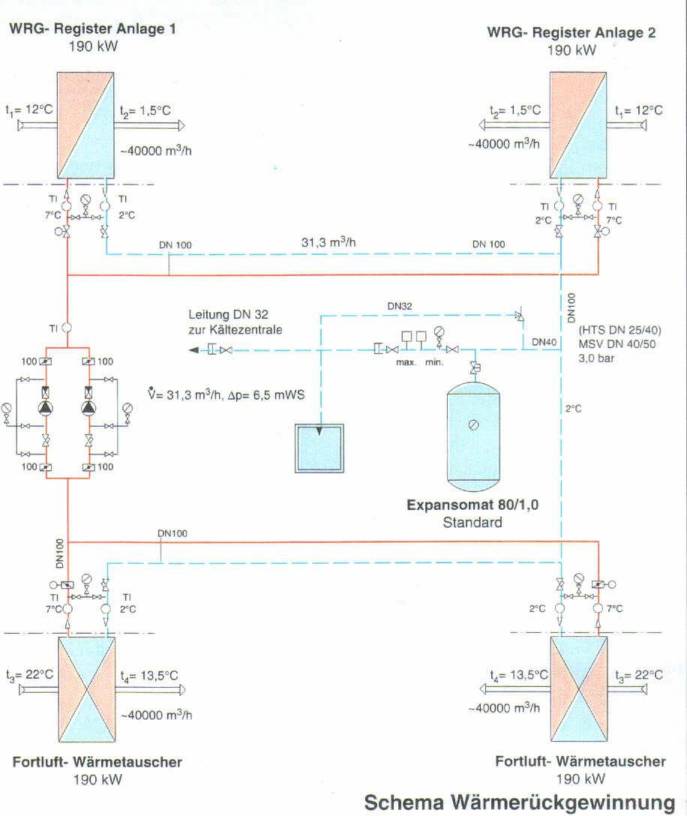

Schema Wärmerückgewinnung Schema
Dampfversorgung

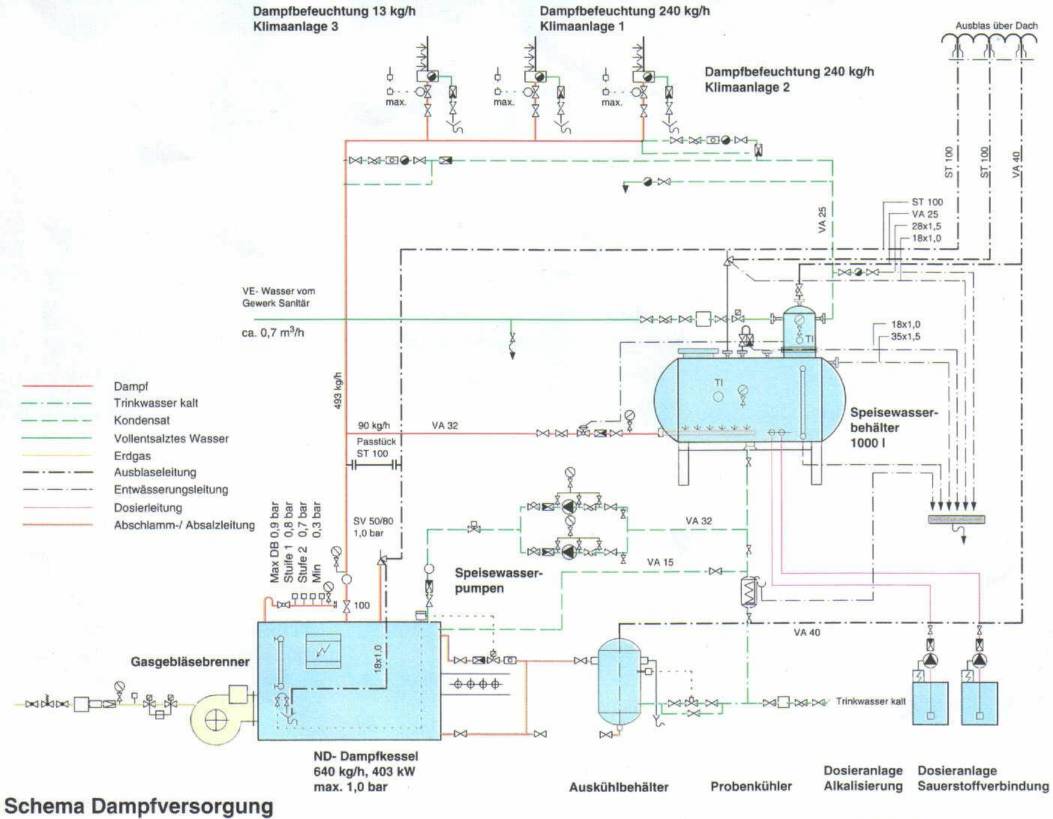

Schema Schema
